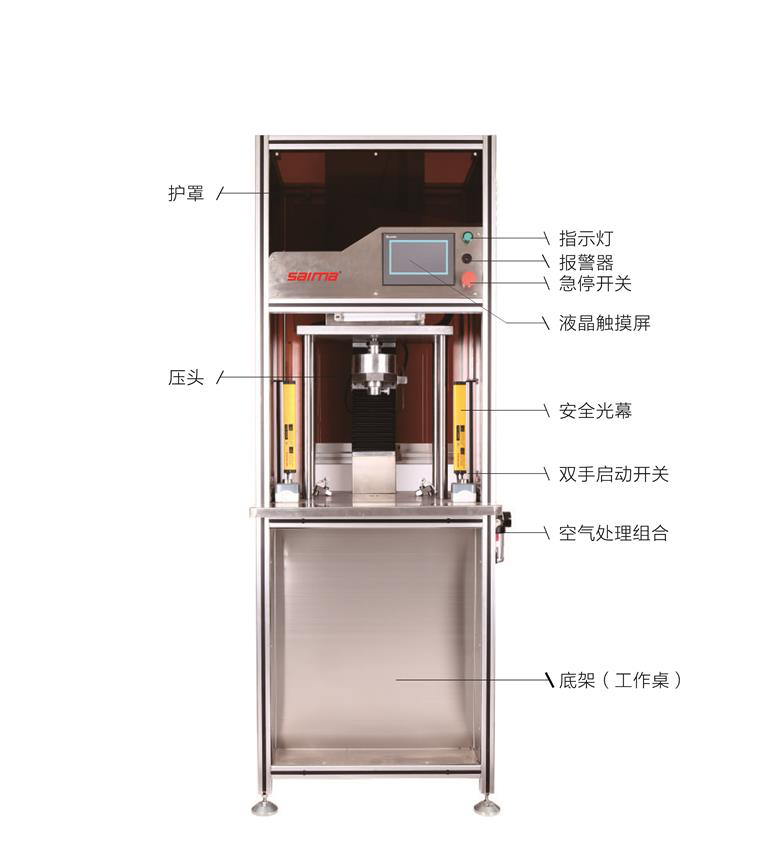

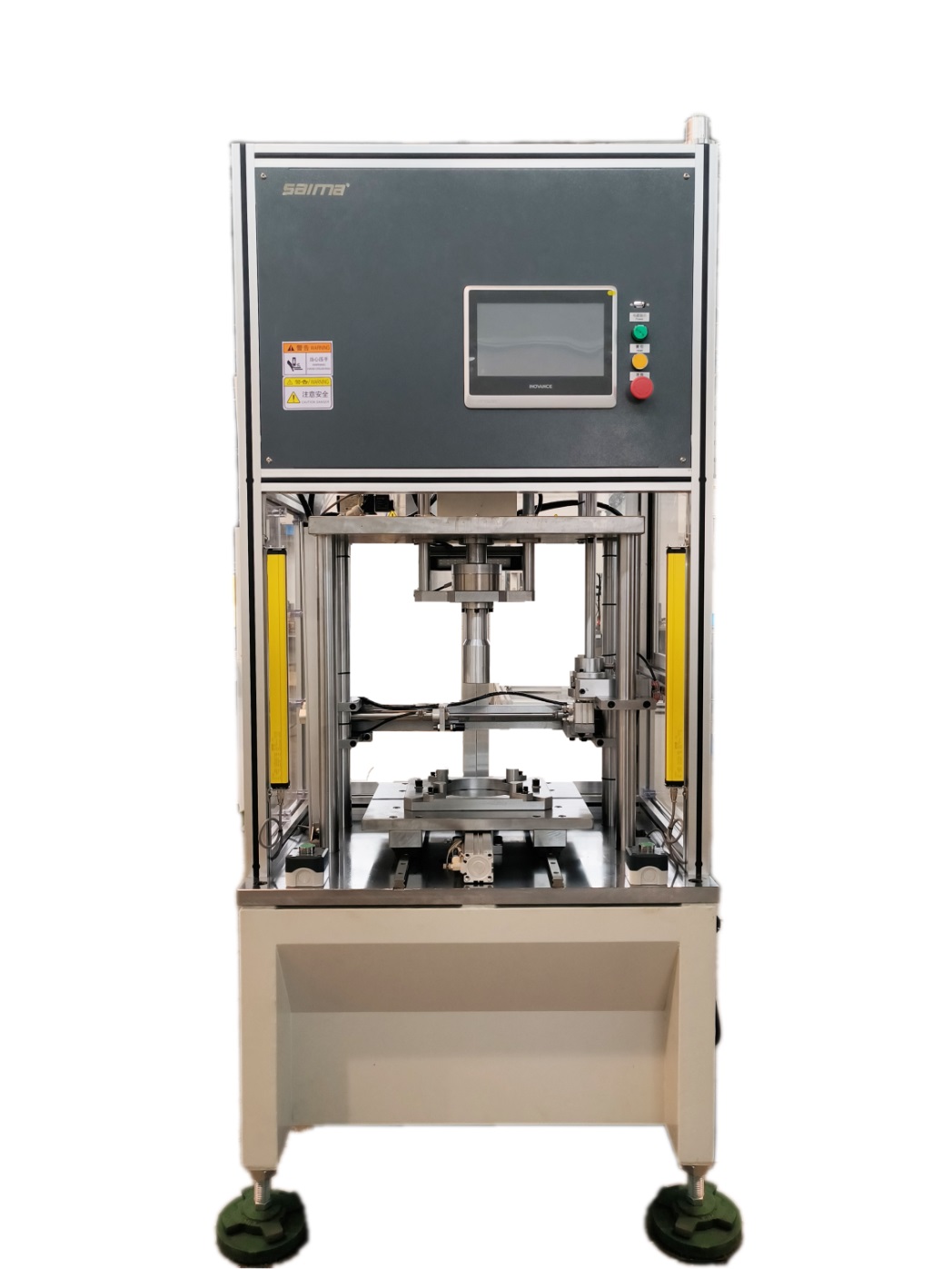

伺服定扭旋紧机
咨询热线
0579-87783269
产品详情

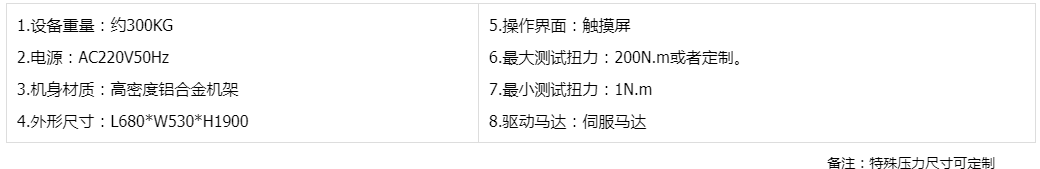

参数名称 参数值
机身重量 约300kg
电源 AC220V50Hz
机身材质 高密度铝合金机架
外形尺寸 L680*W530*H1900
操作界面 触摸屏
最大测试扭力 200N.m或者定制
最小测试扭力 1N.m
驱动马达 伺服马达

1

产品样册0 拷贝

3

3

◆  电子高精度控扭系统,到达设定扭矩,自动停转,并输出信号;正反转双向控扭;可选控制转角;

◆ 两种控制器可选:

a.通过旋扭调节扭力、转速、软启动,满足一般应用需求,价格低;

b.通过触摸屏操作,数字调节扭力、转速、软启动、时间等参数,满足高级应用,价格高。

(选购)显示和通讯输出扭力值功能;

◆ 可调转速,及其它丰富的控制、信号、报警功能;

◆ 采用高级大扭力电机,和高强度、精密减速机,拧紧轴紧凑、耐用、可靠;

◆ 电源:单相 AC220V;

◆ 相对于气动的产品,能源利用率高很多,更环保;

◆ 程序控制,及带丰富的设置和I/O功能,方便灵活、可靠地对拧紧过程进行控制, 设置: 拧紧扭矩和转速;可设置多步转速,使拧紧轴平滑启动;拧紧过程时间设置(指带触摸屏的控制器)。输入端口(开关信号): 启动控制;正反转控制;暂停控制;拧紧程序选择(指带触摸屏的控制器)。输出端口(开关信号): 拧紧完成信号;启动开关触发信号;出错报警(指带触摸屏的控制器);日期时间、扭力、是否合格(指带触摸屏的控制器)。

4

◆配置伸缩输出轴结构,用于单/多轴拧紧机;(可选配置)

◆配置双手启动开关,集成在拧紧轴本体,或者分体;(可选配置)

◆通过带触摸屏的控制器可设置16个拧紧程序,每个拧紧程序含8个拧紧步骤,每个步骤可以设置扭力、转速、正反转、转角、时间等参数;(可选功能)

◆满足更高扭力精度的产品:±2%;

◆带拧紧扭力值显示、记录的产品,满足数据记录要求。(可选功能)

◆根据具体需求定制控制功能。

5

来自机头扭矩传感器的反馈电信号输给伺服电机,带动减速机,再连接到传感器形成闭环控制,达到设定的扭矩要求。

伺服电机+减速器+扭矩传感器=伺服拧紧机

伺服电机:作为动力源,输出动力

减速器:增大力矩/扭矩

扭矩传感器:检测扭矩、力矩角度和伺服电机形成闭环控制。

6

1:本设备适用于装配生产中的螺栓或螺母的拧紧工作,支持单轴拧紧或多轴同时拧紧,采用高性能伺服马达,实现高速扭矩拧紧。

2:在扭紧作业过程中,可通过触摸屏设定扭紧扭力大小,以保证产品在拧紧装配中,压紧力精确又不会扭力过大产生断裂变形,提高零部件合格率。

3:降低员工的劳动强度,提高产品质量,降低生产成本。

4 : 通过外部端口连接U盘,可以将拧紧数据存储在计算机中,保证产品加工数据的可追溯性,便与生产质量控制管理。

拧紧装配各类螺钉、螺母、螺栓,适合大部分工业装配使用:汽车及零部件装配、机器装配、机电设备、压缩机、发动机、家电、仪表、汽车电子、各种零部件、交通工具及零部件、造船、航空、阀门、门窗等.

提示:主要选型参数是拧紧力、精度、转数和应用要求。

7

拧紧装配各类螺钉、螺母、螺栓,适合大部分工业装配使用:汽车及零部件装配、机器装配、机电设备、压缩机、发动机、家电、仪表、汽车电子、各种零部件、交通工具及零部件、造船、航空、阀门、门窗等.8

9

10

●有性价比才有竞争力

我们作为伺服压力机生产厂家,坐拥超2000㎡的实体工厂、设备齐全,专业的品质和超平的出厂价,是我司的核心竟争力。

 ●制作优质产品

专业的管理团队和先进的生产设备是我们成就优质产品的有力保障,真诚欢迎来实地考察。

●一站式服务保证客户:放心、省心、舒心

从设计、制作、加工、到送货上门、售后维护,我们实行一站式服务;与您精诚合作,共创双赢。

●热忱欢迎您来临洽谈业务。

提示:主要选型参数是拧紧力、精度、转数和应用要求。

11

1. 设备自调试合格之日起,质量保修期壹年,终身维护。

2. 免费负责设备安装、调试及现场培训技术操作人员。

3. 使用过程中出现故障自收到客电话或传真通知,立即通过电话解决问题。

4. 若电话中解决不了,安排工程技术专员,在48小时内赶到现场维修。

5. 建立客户档案,进行质量跟踪。

12

浙江思埃码智能科技有限公司

服务热线:13605729908

电话/传真:0579-87783269

邮箱:wode-xinxiang@foxmail.com

网址:www.zjsaima.com

公司地址:金华市武义科技城5#号楼


温馨提醒:

标准参考,非标制定,单价需根据客户的数量、规格、材质来定制要求计算,详情请双方协谈确定,谢谢合作!
